ولتاژ و جریان مولد پرتو ایکس چقدر باید باشد؟(مقایسه ولتاژ و جریان در مولد های فاتح‌اسکن)

ولتاژ و جریان مولد پرتو ایکس چقدر باید باشد؟ راهنمای کامل انتخاب مولد مناسب با نگاهی به مولدهای فاتح‌اسکن

مقدمه؛ آیا هرچه ولتاژ و جریان مولد بیشتر باشد، نتیجه بهتر است؟

یکی از پرسش‌های پرتکرار هنگام انتخاب یا تنظیم یک سامانه پرتو ایکس این است: ولتاژ (kV) و جریان (mA) مولد چقدر باید باشد؟

پاسخ کوتاه: یک مقدار ثابت برای همه کاربردها وجود ندارد.

تنظیم مناسب یک مولد پرتو ایکس به عوامل مختلفی بستگی دارد؛ از جمله جنس و ضخامت جسم، قدرت نفوذ موردنیاز، کیفیت تصویر، نوع آشکارساز، و اینکه کاربرد در چه حوزه‌ای (صنعتی، امنیتی یا پزشکی) انجام می‌شود.

به همین دلیل، یک مولد با مشخصات kV120 / ۱.۰ mA  برای همه کاربردها مناسب نیست، و همین موضوع درباره یک مولد قدرتمندتر با مشخصات  kV350 / ۵ mA  نیز صدق می‌کند.

در واقع، انتخاب مولد مناسب به معنای انتخاب بالاترین ولتاژ یا بیشترین جریان نیست؛ بلکه به معنای انتخاب مشخصاتی است که بتواند با توجه به شرایط بازرسی، تعادل مناسبی میان قدرت نفوذ، خروجی پرتو و کیفیت تصویر ایجاد کند.

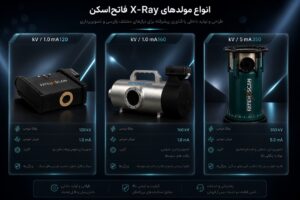

برای درک بهتر این موضوع، در این مقاله سه نمونه از مولدهای فاتح‌اسکن را بررسی می‌کنیم:

• مولد  kV ۱۲۰/ ۱.۰ mA
• مولد  kV ۱۶۰/ ۱.۰ mA
• مولد  kV ۳۵۰/ ۵ mA

این سه مشخصات به‌خوبی نشان می‌دهند که چگونه افزایش ولتاژ و جریان می‌تواند پاسخ‌گوی نیازهای متفاوت تصویربرداری و بازرسی در حوزه‌های مختلف باشد.

ولتاژ (kV) و جریان (mA) در پرتو ایکس چه هستند؟

پیش از بررسی مولدهای فاتح‌اسکن، لازم است نقش هرکدام از این دو پارامتر را روشن کنیم. ولتاژ و جریان دو مفهوم متفاوت‌اند و هرکدام نقش مشخصی در عملکرد یک مولد پرتو ایکس دارند.

ولتاژ (kV): تعیین‌کننده انرژی، قدرت نفوذ و کنتراست تصویر

ولتاژ تیوب پرتو ایکس تعیین می‌کند الکترون‌ها با چه انرژی‌ای شتاب بگیرند و در نتیجه، پرتو تولیدشده چه سطحی از انرژی و قدرت نفوذ داشته باشد.

به‌طور کلی:

kV بالاتر → انرژی پرتو بیشتر → قدرت نفوذ بیشتر

بنابراین، تفاوت میان یک مولد ۱۲۰ کیلوولت و یک مولد ۳۵۰ کیلوولت، می‌تواند تعیین‌کننده محدوده کاربرد سیستم برای اجسام با ضخامت و چگالی متفاوت باشد.

اما نکته‌ای که کمتر به آن توجه می‌شود این است که افزایش بی‌رویه ولتاژ همیشه به تصویر بهتر منجر نمی‌شود. با افزایش انرژی پرتو، تفاوت میزان جذب پرتو میان مواد یا ضخامت‌های مختلف کاهش می‌یابد و همین موضوع می‌تواند کنتراست تصویر یعنی وضوح تمایز میان بخش‌های مختلف جسم را کم کند. به همین دلیل، هدف مهندسی در انتخاب ولتاژ، رسیدن به کمترین سطح انرژی‌ای است که نفوذ کافی را تأمین کند، نه صرفاً بالاترین سطح ممکن.

جریان (mA): مؤثر بر میزان تولید پرتو و اندازه لکه کانونی

جریان تیوب با مقدار پرتو تولیدشده در واحد زمان ارتباط دارد.

به‌طور ساده:

mA بیشتر → تعداد فوتون‌های ایکس‌ری تولیدشده بیشتر

بنابراین، یک مولد با جریان ۵ میلی‌آمپر، در شرایط کاری مشابه، ظرفیت تولید پرتو بیشتری نسبت به مولدی با جریان ۱ میلی‌آمپر دارد.

نکته مهندسی دیگر این است که جریان بالاتر، گرمای بیشتری در نقطه برخورد الکترون‌ها تولید می‌کند. اگر لکه کانونی بیش‌ازحد کوچک باشد، ممکن است ظرفیت تحمل حرارتی کافی نداشته باشد؛ به همین دلیل، افزایش جریان مجاز در طراحی تیوب معمولاً با ملاحظات مربوط به اندازه لکه کانونی و وضوح هندسی تصویر همراه است. بنابراین، جریان صرفاً عددی برای «بیشتر بودن خروجی» نیست، بلکه با طراحی تیوب و کیفیت تصویر نیز گره خورده است.

البته در بررسی واقعی عملکرد یک سامانه، ولتاژ، جریان، زمان تابش، توان مجاز دستگاه و مشخصات تیوب باید هم‌زمان در نظر گرفته شوند.

زمان تابش و مفهوم mAs

عامل مهم دیگر، زمان تابش است.

برای مثال، اگر یک مولد با جریان ۱ میلی‌آمپر به مدت ۱۰ ثانیه تابش کند:

1 mA × 10 s = 10 mAs

در مقابل، مولدی با جریان ۵ میلی‌آمپر می‌تواند در ۲ ثانیه به همین مقدار برسد:

5 mA × 2 s = 10 mAs

این مثال به‌خوبی نشان می‌دهد که برای بررسی خروجی پرتو و شرایط تصویربرداری، تنها نگاه‌کردن به عدد mA کافی نیست و زمان تابش نیز اهمیت دارد. مولد با جریان بالاتر می‌تواند زمان تابش را کاهش دهد، که در بسیاری از کاربردهای صنعتی و امنیتی به‌ویژه در بازرسی حجم بالا مزیت عملیاتی مهمی است.

بررسی مولدهای فاتح‌اسکن؛ سه سطح متفاوت از قدرت نفوذ و خروجی

مولد قابل حمل120kV / 1.0 mA

اولین نمونه، مولد پرتابل با مشخصات kV 120/ ۱.۰ mA  است.

این مولد در مقایسه با مدل‌های ۱۶۰ و ۳۵۰ کیلوولت، در کلاس ولتاژ پایین‌تری قرار می‌گیرد و برای کاربردهایی مناسب است که جسم موردبررسی از نظر ضخامت و چگالی در محدوده‌ای قرار دارد که به انرژی بسیار بالای پرتو نیاز ندارد؛ برای نمونه، بازرسی بسته‌ها و محموله‌های سبک‌تر.

مزیت انتخاب چنین مولدی در کاربرد مناسب این است که لازم نیست برای هر پروژه به سراغ بالاترین ظرفیت ولتاژ برویم که به‌همراهش وزن بیشتری هم داشته باشد. در پروژه‌ای با نیاز به نفوذ کمتر، انتخاب مولد متناسب می‌تواند به موارد زیر کمک کند:

• انتخاب هدفمند تجهیزات بر اساس نیاز پروژه
• کنترل بهتر شرایط تصویربرداری
• استفاده از سیستمی متناسب با ضخامت و جنس جسم
• دستیابی به کیفیت تصویر موردنیاز بدون استفاده غیرضروری از ظرفیت بالاتر

به همین دلیل، ۱۲۰ kV / ۱.۰ mA را باید یک گزینه هدفمند برای کاربردهای مشخص دانست، نه صرفاً یک مولد «ضعیف‌تر».

مولد قابل حمل 160kV / 1.0 mA

نمونه دوم از مولدهای فاتح‌اسکن دارای مشخصات kV 160 / ۱.۰ mA  است.

تفاوت اصلی این مدل با مولد ۱۲۰ کیلوولت، افزایش حداکثر ولتاژ است. از آنجا که ولتاژ بالاتر امکان تولید پرتو با انرژی بیشتر را فراهم می‌کند، مولد ۱۶۰ کیلوولت می‌تواند در شرایطی که به قدرت نفوذ بیشتری نیاز است، گزینه مناسب‌تری نسبت به مولد ۱۲۰ کیلوولت باشد.

نکته جالب این است که جریان هر دو مولد یکسان و برابر با ۱.۰ mA است. بنابراین، مقایسه این دو مولد کمک می‌کند نقش ولتاژ را بهتر درک کنیم: وقتی جریان نامی مشابه است، افزایش ظرفیت ولتاژ از ۱۲۰ به ۱۶۰ کیلوولت، به معنای فراهم‌شدن امکان کار در سطح انرژی بالاتر است. این موضوع برای کاربردهایی اهمیت دارد که با افزایش ضخامت یا چگالی جسم، مولد ۱۲۰ کیلوولت ممکن است از نظر قدرت نفوذ با محدودیت مواجه شود.

مولد قابل حمل 350kV / 5 mA

سومین نمونه، مولد با مشخصات  kV 350/ ۵ mA است که سطح کاملاً متفاوتی از ظرفیت خروجی را نسبت به دو مولد قبلی نشان می‌دهد:

• حداکثر ولتاژ: ۳۵۰ kV
• حداکثر جریان: ۵ mA

افزایش ولتاژ تا ۳۵۰ کیلوولت، امکان استفاده از پرتو با انرژی و قدرت نفوذ بسیار بالاتری را نسبت به کلاس‌های ۱۲۰ و ۱۶۰ کیلوولت فراهم می‌کند. هم‌زمان، جریان ۵ میلی‌آمپر نیز در مقایسه با جریان ۱ میلی‌آمپر دو مولد دیگر، ظرفیت خروجی بالاتری در اختیار سیستم قرار می‌دهد.

این ترکیب برای کاربردهایی اهمیت پیدا می‌کند که شرایط بازرسی به قدرت نفوذ بیشتر و خروجی بالاتر نیاز دارد؛ برای مثال، در پروژه‌های صنعتی که با اجسام متراکم‌تر یا ضخیم‌تر مانند قطعات فلزی سنگین یا جوش‌های ضخیم سروکار داریم و سیستم باید متناسب با شرایط عملیاتی و مشخصات تجهیزات تنظیم شود.

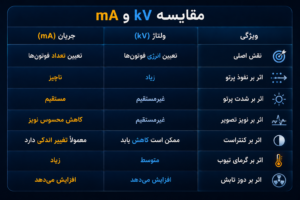

جدول مقایسه سه مولد فاتح‌اسکن

این جدول نشان می‌دهد تفاوت مولدها تنها به یک عدد خلاصه نمی‌شود. اگر هدف فقط افزایش قدرت نفوذ باشد، نقش kV اهمیت ویژه‌ای دارد؛ اما اگر شرایط تصویربرداری به خروجی بیشتر و کاهش زمان لازم برای رسیدن به میزان مشخصی از تابش نیاز داشته باشد، جریان و ظرفیت توان دستگاه نیز اهمیت پیدا می‌کنند.

ولتاژ و جریان مناسب برای هر کاربرد؛ صنعتی، امنیتی و پزشکی چه تفاوتی دارند؟

نیاز به ولتاژ و جریان تنها به ضخامت و جنس جسم محدود نمی‌شود؛ حوزه کاربرد نیز نقش تعیین‌کننده‌ای دارد. فاتح‌اسکن در هر سه حوزه صنعتی، امنیتی و پزشکی فعالیت می‌کند و همین موضوع تفاوت نیاز به ولتاژ و جریان را به‌خوبی نشان می‌دهد.

کاربردهای صنعتی

در بازرسی صنعتی مانند بازرسی جوش، قطعات فلزی، خطوط لوله و تجهیزات صنعتی ضخامت و چگالی جسم می‌تواند به‌شدت متغیر باشد. برای ورق‌های نازک‌تر یا آلیاژهای سبک، مولدهایی در کلاس ولتاژ پایین‌تر (مانند ۱۲۰ یا ۱۶۰ کیلوولت) معمولاً کافی است. اما برای فولاد ضخیم یا قطعات متراکم صنعتی، نیاز به قدرت نفوذ بیشتری است که مولدهایی در کلاس ولتاژ بالاتر (مانند ۳۵۰ کیلوولت) پاسخ‌گوی آن هستند. به همین دلیل، در بازرسی صنعتی معمولاً طیف گسترده‌ای از ولتاژ و جریان موردنیاز است.

کاربردهای امنیتی

در بازرسی امنیتی مانند بازرسی بار، چمدان و محموله‌های پستی هدف عمدتاً شناسایی اشیای داخل بسته‌بندی‌های نسبتاً سبک و کم‌چگالی است. به همین دلیل، در بسیاری از این سامانه‌ها، مولدهایی در کلاس ولتاژ پایین‌تر تا متوسط (مانند ۱۲۰ کیلوولت) پاسخ‌گوی نیاز هستند، به‌ویژه در تجهیزات قابل حمل که سرعت استقرار و وزن دستگاه نیز اهمیت زیادی دارد.

کاربردهای پزشکی و دندان‌پزشکی

کاربردهای پزشکی، به دلیل تفاوت اساسی موضوع بررسی بافت زنده انسان به‌جای قطعه صنعتی معمولاً به محدوده ولتاژ و جریان کاملاً متفاوتی نیاز دارند. برای نمونه، در تصویربرداری دندان‌پزشکی، ولتاژهای رایج معمولاً در محدوده‌ای به‌مراتب پایین‌تر از مولدهای صنعتی پرقدرت قرار دارند و جریان و زمان تابش نیز با دقت بالایی و مطابق استانداردهای حفاظت پرتویی تنظیم می‌شوند. به همین دلیل، تجهیزات پزشکی فاتح‌اسکن با مشخصات مستقل و متناسب با این حوزه طراحی می‌شوند و مقایسه مستقیم آن‌ها با مولدهای صنعتی پرتابل معرفی‌شده در این مقاله صحیح نیست.

به‌طور خلاصه:

• صنعتی: طیف گسترده‌ای از ولتاژ و جریان، متناسب با ضخامت و جنس قطعه
• امنیتی: عمدتاً ولتاژ پایین‌تر تا متوسط، با تأکید بر سرعت و قابلیت حمل
• پزشکی و دندان‌پزشکی: محدوده ولتاژ و جریان مستقل، متناسب با استانداردهای تصویربرداری از بافت زنده

عوامل مؤثر در انتخاب ولتاژ و جریان مناسب

تعیین ولتاژ و جریان مناسب به مجموعه‌ای از عوامل بستگی دارد:

1. جنس جسم: مواد مختلف، پرتو ایکس را به شکل متفاوتی جذب و تضعیف می‌کنند.
2. ضخامت جسم: هرچه ضخامت بیشتر باشد، نیاز به قدرت نفوذ بالاتر افزایش پیدا می‌کند.
3. نوع بازرسی: هدف ممکن است شناسایی یک عیب، بررسی ساختار داخلی یا مشاهده جزئیات مشخصی از یک قطعه باشد.
4. فاصله و هندسه تصویربرداری: فاصله میان مولد، جسم و آشکارساز بر شرایط دریافت تصویر تأثیر می‌گذارد.
5. نوع آشکارساز: مشخصات آشکارساز (detector) و حساسیت آن در میزان پرتو لازم برای تشکیل تصویر مناسب مؤثر است.
6. زمان تصویربرداری: زمان موردنیاز می‌تواند با توجه به جریان، شرایط جسم و کیفیت تصویر تغییر کند.
7. توان مجاز و چرخه کاری دستگاه: امکان تکرار تابش در بازه‌های زمانی کوتاهمثلاً در بازرسی حجم بالا یا خطوط تولید پیوستهبه ظرفیت حرارتی تیوب و چرخه کاری (duty cycle) مجاز مولد بستگی دارد و نمی‌توان بدون توجه به آن، هر ترکیبی از ولتاژ، جریان و زمان را به‌صورت پیوسته اعمال کرد.

به همین دلیل، تنظیم مناسب ولتاژ و جریان باید در چارچوب کل سامانه تصویربرداری تعیین شود.

جمع‌بندی؛ انتخاب هوشمندانه به‌جای انتخاب صرفاً قدرتمندتر

ولتاژ و جریان مناسب مولد پرتو ایکس برای همه کاربردها یکسان نیست. یک سیستم حرفه‌ای باید با توجه به نیاز بازرسی و حوزه فعالیت، خواه صنعتی، امنیتی یا پزشکی میان قدرت نفوذ، خروجی پرتو، کیفیت تصویر و شرایط عملیاتی تعادل برقرار کند؛ تعادلی که هم بر ملاحظات فنی مانند کنتراست تصویر و ظرفیت حرارتی تیوب، و هم بر استانداردهای شناخته‌شده رادیوگرافی تکیه دارد.

پرسش‌های متداول

۱. تفاوت اصلی ولتاژ (kV) و جریان (mA) در مولد پرتو ایکس چیست؟ ولتاژ انرژی و قدرت نفوذ پرتو را تعیین می‌کند، در حالی‌که جریان بر مقدار (تعداد فوتون‌های) پرتو تولیدشده در واحد زمان تأثیر می‌گذارد. این دو پارامتر مستقل از هم تنظیم می‌شوند و هرکدام نقش متفاوتی در نتیجه تصویربرداری دارند.

۲. آیا مولد با ولتاژ بالاتر همیشه انتخاب بهتری است؟ خیر. مولد با ولتاژ بالاتر برای اجسام ضخیم‌تر یا متراکم‌تر مناسب است، اما اگر جسم موردبررسی با مولدی در کلاس پایین‌تر به‌خوبی قابل تصویربرداری باشد، استفاده از ظرفیت بسیار بالاتر لزوماً مزیت عملیاتی ایجاد نمی‌کند و حتی می‌تواند کنتراست تصویر را کاهش دهد.

۳. mAs چیست و چرا اهمیت دارد؟ mAs حاصل‌ضرب جریان (mA) در زمان تابش (بر حسب ثانیه) است و نشان‌دهنده خروجی کلی پرتو در یک تابش مشخص است. مولدی با جریان بالاتر می‌تواند به همان مقدار mAs در زمان کوتاه‌تری برسد.

۴. برای بازرسی صنعتی چه مولدی مناسب است؟ بسته به ضخامت و چگالی قطعه صنعتی، از مولدهای کلاس پایین‌تر (مانند ۱۲۰ یا ۱۶۰ کیلوولت) برای قطعات نازک‌تر تا مولدهای پرقدرت‌تر (مانند ۳۵۰ کیلوولت) برای فولاد ضخیم یا اجسام متراکم استفاده می‌شود.

۵. تفاوت نیاز به ولتاژ و جریان در کاربردهای صنعتی، امنیتی و پزشکی چیست؟ کاربردهای صنعتی معمولاً طیف گسترده‌ای از ولتاژ را می‌طلبند، کاربردهای امنیتی عمدتاً به ولتاژ پایین‌تر تا متوسط نیاز دارند، و کاربردهای پزشکی و دندان‌پزشکی به محدوده‌ای کاملاً مستقل و متناسب با تصویربرداری از بافت زنده نیاز دارند.

۶. چرا نباید صرفاً بر اساس بالاترین مشخصات فنی، مولد را انتخاب کرد؟ چون هدف، تعادل میان قدرت نفوذ، خروجی پرتو و کیفیت تصویر متناسب با نیاز واقعی پروژه است، نه صرفاً داشتن بالاترین عدد kV یا mA. انتخاب درست، مولدی است که دقیقاً با کاربرد موردنظر هماهنگ باشد.

۷. چرا افزایش بیش‌ازحد ولتاژ می‌تواند کیفیت تصویر را کاهش دهد؟ چون در انرژی‌های بالاتر، تفاوت میزان جذب پرتو میان مواد یا ضخامت‌های مختلف کمتر می‌شود و همین موضوع کنتراست تصویر را کاهش می‌دهد. به همین دلیل، هدف مهندسی، انتخاب کمترین ولتاژی است که نفوذ کافی را تأمین کند، نه صرفاً بالاترین ولتاژ ممکن.
