چالش تصویربرداری از اجسام بزرگ در محیط عملیاتی
سامانه های تصویربرداری قابل حمل فاتح اسکن به دلیل طراحی سبک و مناسب جابه جایی سریع، برای بازرسی در محل و بدون نیاز به زیرساخت ثابت طراحی شده اند. اما همین ویژگی (سبکی و فشردگی) بهطور طبیعی ناحیه فعال آشکارساز را محدود می کند. در بسیاری از کاربردهای صنعتی و امنیتی، ابعاد جسم مورد بازرسی (بدنه موتور، قطعات هواپیما، محموله های حجیم) از این ناحیه فراتر می رود و تصویربرداری کامل در یک مرحله ممکن نیست.
اسلایدر با در نظر گرفتن این محدودیت طراحی شده است و هدف آن افزایش ناحیه فعال تصویربرداری، بدون نیاز به یک سامانه ثابت بزرگ مقیاس یا انتقال جسم به مرکزی مجهزتر است.

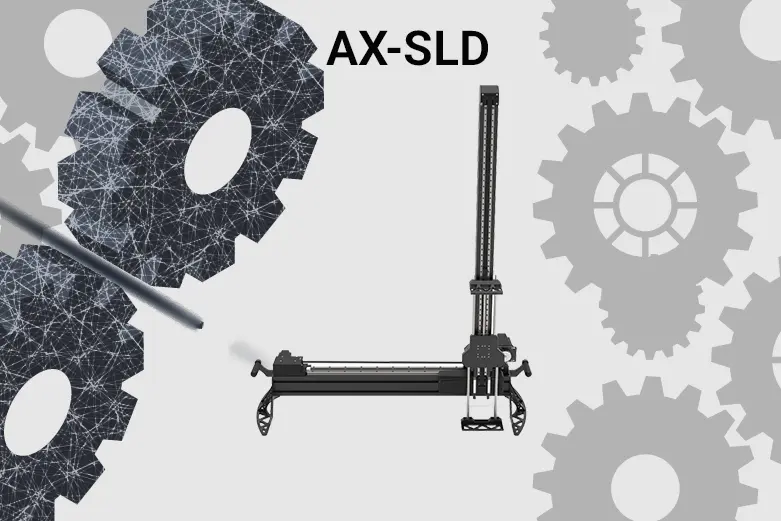

مکانیزم عملکرد اسلایدر
اسلایدر آشکارساز را به صورت کنترل شده و مرحله ای در دو محور X و Y، پشت جسم مورد بررسی حرکت می دهد. حرکت با مکانیزم موتور و تسمه انجام می شود؛ در هر موقعیت یک تصویر ثبت می شود و پس از تکمیل مجموعه تصاویر، نرمافزار اختصاصی فاتح اسکن آنها را به صورت خودکار پردازش و به یک تصویر یکپارچه (بدون افت کیفیت) تبدیل می کند.
مشخصات فنی کلیدی:
- افزایش ناحیه فعال تصویربرداری: ۶ برابر
- حداکثر ناحیه در پیکربندی استاندارد: ۱۲۰ × ۱۲۰ سانتی متر (قابل سفارشی سازی متناسب با نیاز کارفرما)
- وزن: ۱۶ کیلوگرم
- راهاندازی و استفاده توسط یک نفر، بدون نیاز به زمان توقف عملیاتی قابل توجه
چرا ترکیب با سامانه های قابل حمل؟
AX-SLD با سامانه های فاتح اسکن از جمله سری PX120F و PX160F سازگار است و بدون نیاز به تغییر در تجهیزات موجود به آن ها متصل می شود. این سازگاری دو ویژگی مکمل را کنار هم قرار میدهد:
- قابلیت حمل و استقرار سریع سامانه های قابل حمل در محل بازرسی
- گسترش ناحیه فعال تصویربرداری از طریق حرکت مرحله ای آشکارساز روی اسلایدر
نتیجه عملی، امکان بازرسی کامل اجسام بزرگ در همان محل قرارگیری آن هاست، بدون سرمایه گذاری در یک سامانه ثابت با آشکارساز بزرگ تر.
کاربردهای ترکیبی
- بازرسی غیرمخرب (NDT) قطعات صنعتی بزرگ در محل نصب
- بازرسی ایمنی محموله ها و بسته های حجیم در نقاط بازرسی موقت یا مرزی فاقد زیرساخت ثابت
- بازرسی قطعات هوایی و خودرویی در تعمیرگاه
- بازرسی موتورها و مجموعه های مکانیکی بزرگ در کارگاه های صنعتی
جایگاه این رویکرد در عمل مهندسی صنعت
گسترش میدان دید تصویربرداری با جابه جایی مرحله ای آشکارساز و ترکیب تصاویر، رویکردی شناخته شده در رادیوگرافی صنعتی اجسام بزرگ است؛ چراکه ساخت یک آشکارساز تک قطعه هماندازه جسم مورد بازرسی، از نظر فنی و اقتصادی معمولاً توجیه پذیر نیست. اسلایدر همین فناوری را در قالب یک اکسسوری سبک و قابل حمل پیاده سازی می کند که به طور اختصاصی برای جفت شدن با سامانه های قابل حمل فاتح اسکن طراحی شده.
جمع بندی
طراحی و یکپارچه سازی AX-SLD با سامانه های قابل حمل فاتح اسکن به طور کامل توسط مهندسان همین شرکت انجام شده است. مالکیت کامل بر فرآیند طراحی و تولید، امکان پشتیبانی فنی مستقیم و شخصی سازی ابعاد را متناسب با نیاز هر کاربرد فراهم می کند.
سوالات پرتکرار
- آیا افزایش ناحیه تصویربرداری با اسلایدر باعث افت کیفیت تصویر میشود؟
خیر. تصاویر ثبت شده در موقعیت های مختلف توسط نرم افزار اختصاصی فاتح اسکن پردازش و به یک تصویر یکپارچه تبدیل می شوند، بدون آنکه کیفیت یا وضوح تصویر نهایی کاهش یابد.
- آیا ابعاد ناحیه تصویربرداری اسلایدر قابل تغییر است؟
حداکثر ناحیه در پیکربندی استاندارد ۱۲۰ × ۱۲۰ سانتیمتر است، اما به دلیل اینکه طراحی و ساخت اسلایدر بهطور کامل توسط مهندسان فاتح اسکن انجام میشود، امکان سفارشیسازی ابعاد متناسب با نیاز مشتری وجود دارد.
- راهاندازی اسلایدر چقدر زمان میبرد و به چه تجهیزات جانبی نیاز دارد؟
راه اندازی ساده است و به زیرساخت خاصی نیاز ندارد؛ یک اپراتور میتواند اسلایدر را در کنار سامانه تصویربرداری قرار دهد و فرآیند را بدون صرف زمان قابل توجه آغاز کند.
- اسلایدر برای چه نوع اجسامی کاربرد دارد؟
برای بازرسی اجسامی که ابعادشان از ناحیه فعال آشکارساز سامانه های قابل حمل بزرگ تر است، مانند موتورها، قطعات هواپیما، قطعات خودرو، بسته ها و محموله های بزرگ و سایر قطعات صنعتی حجیم.
- آیا جابه جایی اسلایدر به نیروی زیادی نیاز دارد؟
خیر. وزن اسلایدر ۱۶ کیلوگرم و بدنه آن از آلومینیوم آنادایز شده است؛ به همین دلیل بهراحتی توسط یک نفر قابل جابه جایی و استفاده است.
