خنکسازی روغنی در سامانههای تصویربرداری پرتو ایکس PX120 و PX160
عملکرد پایدار یک سامانه قابلحمل پرتو ایکس در شرایط بهرهبرداری واقعی، تا حد زیادی به توانایی آن در مدیریت گرمای تولیدشده در حین تابش بستگی دارد. سامانههای PX120 و PX160 فاتحاسکن، در کلاس ولتاژی ۱۲۰ و ۱۶۰ کیلوولت، در دو حوزه کاربردی به کار گرفته میشوند: رادیوگرافی صنعتی برای بازرسی جوش و اتصالات لوله (NDT)، و بازرسی ایمنی. هر دو کاربرد مستلزم توانایی انجام تابشهای متوالی بدون توقفهای طولانی برای خنکشدن است. خنکسازی روغنی رویکردی است که این سامانهها برای دستیابی به هدف از آن بهره میبرند. در ادامه، مبانی فیزیکی، مکانیزم فنی، و ملاحظات عملی این روش بررسی میشود.
منشأ فیزیکی گرما در لامپ پرتو ایکس

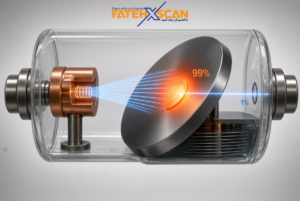

در هر لامپ پرتو ایکس، الکترونهای گسیلشده از کاتد تحت میدان الکتریکی ناشی از اختلاف پتانسیل بالا شتاب میگیرند و به هدف در آند برخورد میکنند. بخش کوچکی از انرژی جنبشی این الکترونها، از طریق دو مکانیزم تابش ترمزی (Bremsstrahlung) و تابش مشخصه، به فوتون پرتو ایکس تبدیل میشود؛ بیش از ۹۹ درصد باقیمانده، صرفنظر از طراحی یا سازنده لامپ، در نقطه برخورد بهصورت گرما آزاد میگردد. از این رو، هرچه ولتاژ لامپ (kV) و جریان (mA) بالاتر باشد، بار حرارتی وارد بر آند در هر تابش نیز بیشتر است؛ اصلی که در طراحی سامانههایی مانند PX160، با کلاس ولتاژی بالاتر، اهمیت مضاعف پیدا میکند.
چرا خنکسازی برای این سامانهها حیاتی است
انباشت گرما در آند، در صورت مدیریتنشدن، به چند شکل بر عملکرد و طول عمر سامانه اثر میگذارد:
- آسیب سطحی به هدف آند (حفرهدار شدن یا ترکخوردن سطح فلزی هدف) در اثر تنش حرارتی مکرر
- کاهش طول عمر مفید لامپ
- افت کارایی عایق الکتریکی در دماهای بالا، بهویژه در طراحیهایی که از روغن دیالکتریک استفاده میکنند، چرا که ویسکوزیته و مقاومت دیالکتریک روغن به دما وابسته است
- محدودشدن چرخه کاری (Duty Cycle): بدون دفع مؤثر گرما، فاصله زمانی لازم میان دو تابش متوالی افزایش مییابد
محدودیت آخر، در عمل بیشترین اثر را بر بهرهوری کاربر دارد. بازرسی یک جوش دایرهای یا قطعه پیچیده در رادیوگرافی صنعتی معمولاً به چند تابش متوالی از زوایای مختلف نیاز دارد؛ در بازرسی امنیتی نیز ممکن است لازم باشد یک هدف در بازه زمانی کوتاه از چند زاویه تصویربرداری شود. سامانهای که سریعتر خنک شود، سریعتر به وضعیت آمادهبهکار بازمیگردد. صنعت پرتو ایکس صنعتی برای بیان کمّی این ویژگی از دو شاخص استفاده میکند: ظرفیت حرارتی لامپ (Heat Unit یا HU) که بار حرارتی قابلتحمل لامپ را نشان میدهد، و نرخ خنکسازی (Cooling Rate) که معمولاً بر حسب HU در ثانیه یا کیلووات بیان شده و سرعت افت این بار را نشان میدهد.
مروری بر روشهای خنکسازی در سامانه های قابل حمل صنعتی
پیش از بررسی دقیقتر خنکسازی روغنی، مروری کوتاه بر سه رویکرد رایج در طراحی سرِ لامپ (Tube Head) ژنراتورهای قابل حمل صنعتی مفید است:
| رویکرد | مکانیزم اصلی | نقش عایقکاری | تأثیر بر وزن | چرخه کاری قابلدستیابی |
| خنکسازی هوایی/گازی | جابهجایی طبیعی یا فن همراه با هیتسینک پرهدار | جدا از خنکسازی هوا یا گاز مانند | کمترین وزن | معمولاً محدود در توانهای بالا برای کارکرد پیوسته |
| خنکسازی روغنی | غوطهوری لامپ و بخش فشار قوی در حمام روغن دیالکتریک درون محفظه آببندیشده | همزمان با خنکسازی | متوسط | بالاتر از خنکسازی هوایی در وزن مشابه |
| خنکسازی مایع با گردش فعال | گردش مایع خنککننده با پمپ و مبدل حرارتی خارجی | جدا از خنکسازی | بیشترین وزن و پیچیدگی | بالاترین، مناسب کارکرد پیوسته با توان بالا |
مکانیزم خنکسازی روغنی: عایقکاری و انتقال حرارت همزمان
آنچه خنکسازی روغنی را از دو رویکرد دیگر متمایز میکند، ایفای همزمان دو نقش توسط یک ماده است. در این طراحی، لامپ پرتو ایکس به همراه بخش فشار قوی (مولد ولتاژ بالا) درون یک محفظه فلزی آببندیشده قرار میگیرد که با روغن دیالکتریک (روغن ترانسفورماتور یا روغن عایق مشابه) پر شده است. این روغن دو کارکرد دارد:
نخست، مقاومت دیالکتریک بالای روغن امکان میدهد اختلاف پتانسیل ۱۲۰ تا ۱۶۰ کیلوولت در فاصله فیزیکی نسبتاً کوچکی عایقبندی شود، بدون افزایش خطر آرک الکتریکی یا شکست عایق. این ویژگی، در مقایسه با عایقکاری هوایی که برای همان سطح ولتاژ به فاصله بسیار بزرگتری نیاز دارد، طراحی سرِ لامپ فشردهتر و مناسب حمل دستی را ممکن میسازد.
دوم، همین روغن بهعنوان واسط انتقال حرارت عمل میکند: گرمای تولیدشده در آند از طریق هدایت حرارتی به بدنه لامپ، و سپس جابهجایی طبیعی در روغن اطراف، به دیوارههای محفظه فلزی منتقل میشود. ظرفیت حرارتی روغن بهمراتب بالاتر از هوا در حجم مشابه است؛ به همین دلیل، حجم روغن اطراف لامپ عملاً نقش یک بافر حرارتی را ایفا میکند که اجازه میدهد چند تابش متوالی پیش از رسیدن به آستانه حرارتی بحرانی انجام شود.
اجزای کلیدی سامانه خنکسازی روغنی
طراحی یک سرِ لامپ روغنی معمولاً شامل اجزای زیر است:
- محفظه آببندیشده فلزی که لامپ پرتو ایکس، بخش فشار قوی، و روغن دیالکتریک را در بر میگیرد
- مکانیزم جبران انبساط حرارتی (معمولاً بهشکل کیسه یا دیافراگم الاستیک) که با گرم و سرد شدن روغن، تغییر حجم آن را بدون افزایش فشار داخلی یا آسیب به آببندها جذب میکند
- آببندها و واشرهای مقاوم به روغن که از نشتی در طول زمان جلوگیری میکنند
ضعف در مکانیزم جبران انبساط، برای نمونه، میتواند در بلندمدت به نشتی روغن یا افت کیفیت عایقبندی منجر شود؛ موضوعی که مستقیماً بر ایمنی و کارایی سامانه اثر میگذارد.
تناسب خنکسازی روغنی با کلاس ولتاژی و کاربرد PX120 و PX160
انتخاب خنکسازی روغنی برای PX120 و PX160 را باید در چارچوب دو ویژگی مشترک این دو سامانه دید. نخست، کلاس ولتاژی: ۱۲۰ و ۱۶۰ کیلوولت در محدوده بالاتر ژنراتورهای قابل حمل صنعتی قرار میگیرند، جایی که قابلیت اطمینان عایقبندی اهمیت بیشتری نسبت به سامانههای سبکتر و کمولتاژتر پیدا میکند. خنکسازی روغنی، با تأمین همزمان عایقبندی مطمئن و دفع حرارت، این نیاز را بدون افزودن ابعاد و وزن غیرمتعارف به سرِ لامپ برآورده میکند.
دوم، ماهیت دوگانه کاربرد: در رادیوگرافی صنعتی برای بازرسی جوش لوله و اتصالات، اپراتور معمولاً در یک نوبت کاری چند تابش متوالی از نقاط مختلف یک قطعه یا خط لوله انجام میدهد؛ در بازرسی ایمنی بار و بسته نیز ممکن است لازم باشد یک هدف در بازه زمانی کوتاه از چند زاویه تصویربرداری شود. در هر دو سناریو، ظرفیت حرارتی بالاتر روغن نسبت به هوا، فاصله زمانی لازم میان تابشهای متوالی را کاهش میدهد.
ملاحظات نگهداری و بهرهبرداری میدانی
از آنجا که محفظه روغن سامانهای آببندیشده و از پیش پرشده است، کاربر میدانی معمولاً نیازی به افزودن یا تعویض دورهای روغن در محل ندارد؛ با این حال چند نکته عملیاتی در استفاده روزمره اهمیت دارد:
- رعایت فاصلههای خنکسازی توصیهشده در دفترچه راهنمای هر مدل، بهویژه در بازرسیهای طولانی با تابشهای پیاپی متعدد
- توجه بیشتر در دمای محیط بالا (مانند بازرسیهای میدانی تابستانی)، چرا که دمای محیط بر ظرفیت دفع حرارت محفظه از طریق جابهجایی طبیعی اثر میگذارد
- پرهیز از ضربه به محفظه لامپ هنگام جابهجایی و حملونقل
- بازرسی دورهای ظاهری برای علائم نشتی روغن، و ارجاع هر مورد مشکوک به واحد خدمات فنی و اورهال بهجای اقدام خودسرانه کاربر
جمعبندی
خنکسازی روغنی در سامانههای PX120 و PX160 جزئی جانبی در طراحی نیست، بلکه انتخابی مهندسی است که مستقیماً بر دو ویژگی تعیینکننده این سامانهها اثر میگذارد: قابلیت اطمینان عایقبندی در کلاس ولتاژی ۱۲۰ تا ۱۶۰ کیلوولت، و توانایی انجام تابشهای متوالی در رادیوگرافی صنعتی و بازرسی امنیتی بدون وقفههای طولانی. درک این مکانیزم، پایهای برای بهرهبرداری صحیح و برنامهریزی مؤثرتر عملیات بازرسی میدانی در اختیار کاربران این سامانهها قرار میدهد.
